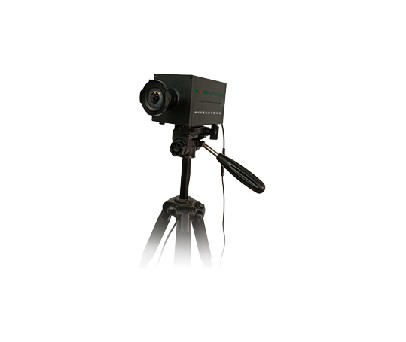

GA眩光分析儀是專業用于照明質量檢測的高精度儀器，主要用于測量和分析各類照明環境中的眩光問題。1200萬像素高分辨率探測器，以及180°魚眼鏡頭。滿足CIE 117-1995標準中有關，UGR測試適用于立體角為0.1-0.0003sr的光源和Guth位置指數表里，T/R最大值為3，因此系統的視野角必須大于2×arctan3=143.14°?？蓮V泛應用于道路照明、室內照明、體育場館等場景的眩光評估。

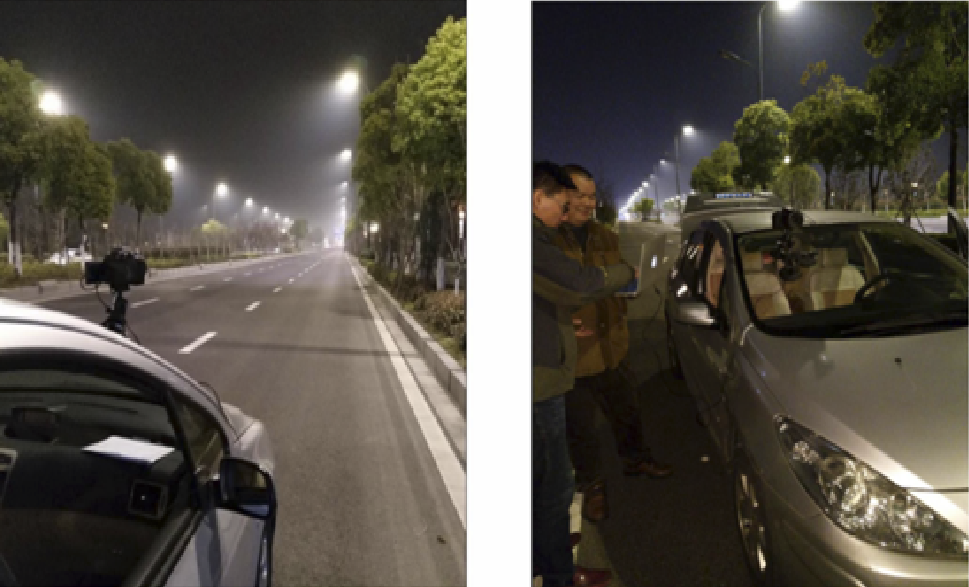

車載 道路干擾 道路照明 建筑

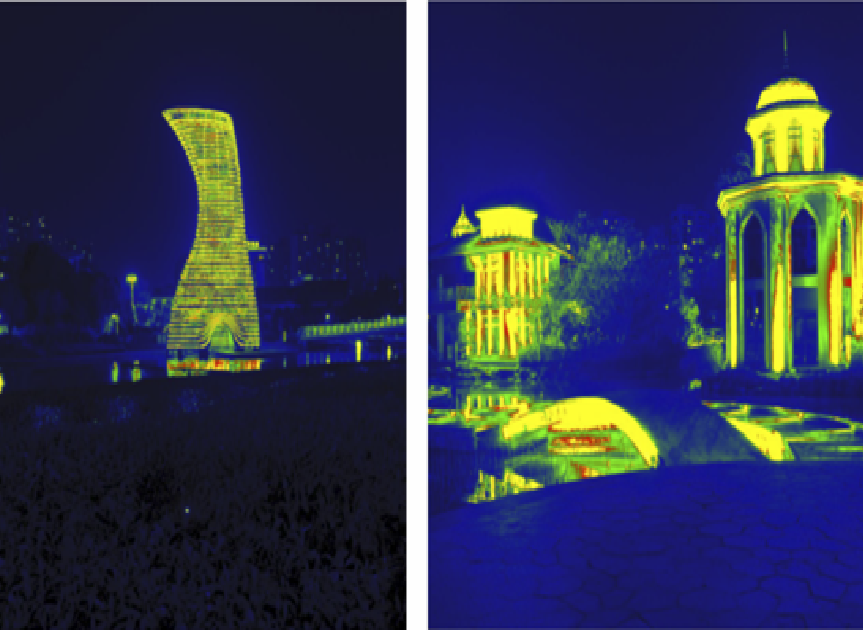

景觀 室內 隧道 體育館
> 探測器?： 1.1”探測器
> 總像素?：1200萬像素
> 像素分辨率?：4096×3000
> 像素大?。?.45μm×3.45μm
> 動態范圍?：>1000000:1（多次曝光）。
> 像素深度?：12bits
?> 曝光時間?：15μsec -10sec
> ?鏡頭類型?：常規8mm、16mm、35mm、50mm、魚眼鏡頭
?> 亮度測量范圍?： 0.001 to 1000 000 cd/m2
> 精度：±3%
> 重復性：(σ)*1±0.5%
> 測量功能：亮度、眩光
> 接口：LAN 或 USB3.0
> 尺寸：90×90×130mm
(一）高精度測量能力
1.高分辨率探測器?
配置佳能1200萬像素全畫幅探測器，支持微小立體角光源（低至0.0003sr）的亮度精確測量，滿足CIE 117-1995對UGR測試的嚴苛要求。
像素分辨率達1200萬級別，確保高精度亮度分布分析，避免魚眼鏡頭周邊分辨率下降問題。
2.低畸變光學設計?
采用180°魚眼鏡頭或標準鏡頭（兼容佳能EF系列），覆蓋大視野角需求（如UGR測試需≥143.14°）；
部分型號支持云臺多角度測量，規避傳統魚眼鏡頭的畸變問題，實現全空間低畸變亮度圖像采集。
(二) 動態范圍擴展技術
1.多重曝光與ND濾鏡
通過多次曝光疊加及ND濾鏡技術，動態范圍超1,000,000:1，支持亮度測量范圍0.1cd/m2-1,000,000cd/m2，覆蓋室內外極端光照?qǐng)鼍啊?br/>2.?高靈敏度與穩定性?
亮度測量誤差≤±3%，重復性誤差（σ）≤±1%，光譜響應嚴格匹配CIE V(λ)曲線，確保人眼視覺函數模擬精度。
(三) 智能軟件與分析功能
1.?全流程自動化?
內置專業軟件支持一鍵生成眩光報告，自動計算UGR、GR、TI、DGI等眩光評價指標，兼容人眼視角模擬和多角度數據融合。
2.?靈活區域分析?
支持任意劃定ROI（感興趣區域），可單獨分析局部眩光源或背景亮度，適配復雜光環境需求。
(四)多場景適配性
1.?兼容室內外應用?
室內場景：支持教室、辦公室UGR≤19/16標準評估；
道路與體育場館：覆蓋夜間低照度至車燈/場館高強度眩光檢測。
2.光源類型普適性?
適用于LED燈具、隧道照明、自然光環境等多種光源的眩光分析，優化照明設計與標準合規性。
(五)效率與可靠性優勢
1.?快速測量?
單次拍攝即可獲取多點亮度數據，結合電控云臺實現高效全空間掃描，顯著縮短測試時間。
2.標準化兼容性?
符合國家測試標準及國際照明委員會（CIE）規范，提供權威數據支撐。
1、?數據采集?
通過高分辨率探測器+魚眼鏡頭拍攝全景亮度分布圖像，單次拍攝獲取多點數據。云臺輔助實現全空間掃描，規避傳統魚眼鏡頭畸變。
?2、數據處理?
軟件自動融合多角度數據，模擬人眼視角，計算眩光指標（如UGR基于光源立體角與背景亮度比）。
3、?輸出應用?
生成標準化報告，指導照明設計優化或合規性驗證。
國際標準?
符合CIE 117-1995標準，支持UGR測試（立體角0.1-0.0003sr光源測量）。
視野角≥143.14°，滿足Guth位置指數表要求（T/R最大值3）。
?國家標準?
兼容中國照明檢測規范，如室內UGR≤19/16的評估標準。

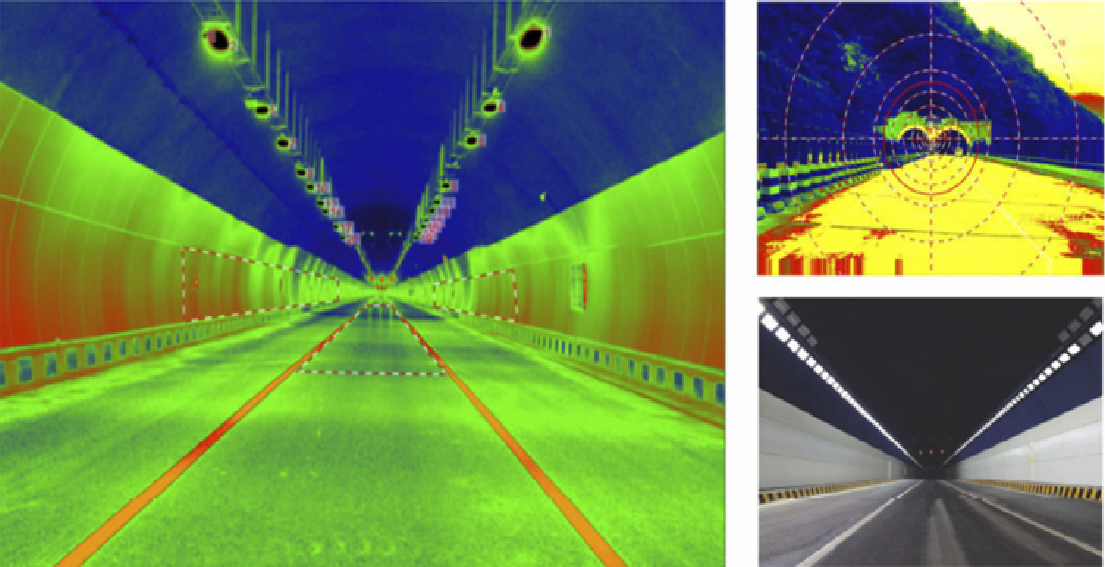

道路照明檢測?
用于道路眩光、隧道眩光的分析和評估。動態范圍覆蓋夜間低照度至高強度車燈光環境，確保道路照明安全舒適。

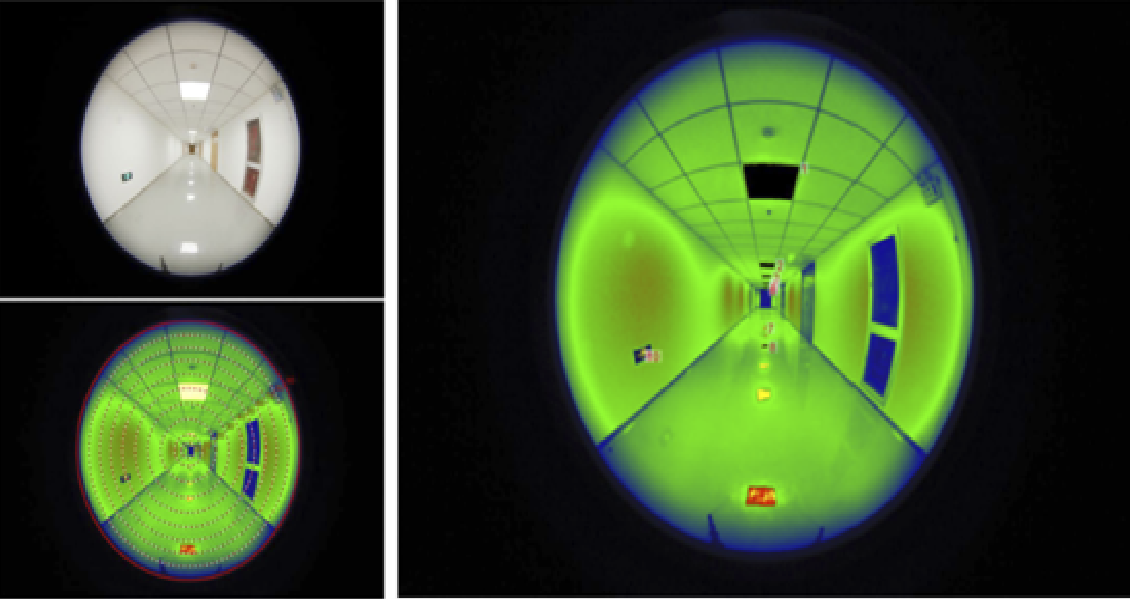

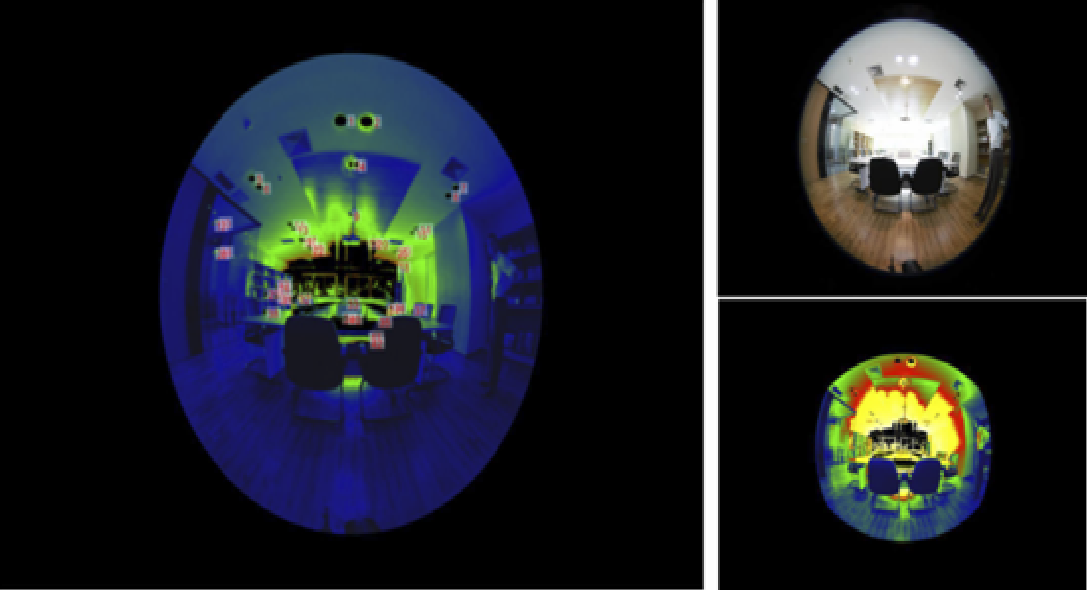

室內照明測量?
測量室內照明亮度，分析不舒適眩光。如教室、辦公室的不舒適眩光評估（UGR≤9或標準），優化室內照明環境。

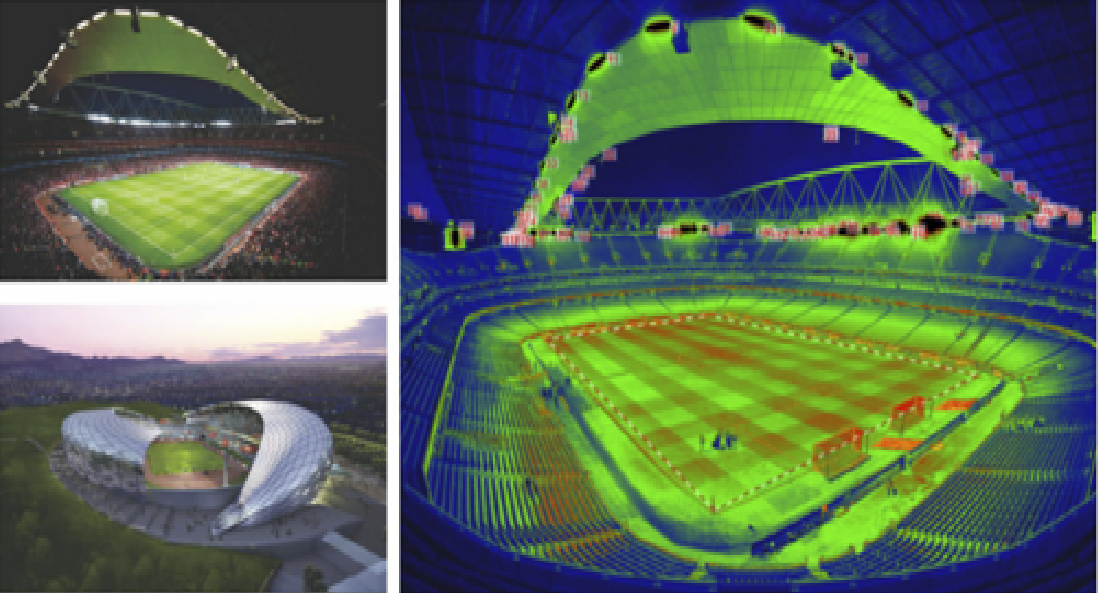

體育場館照明?
檢測體育場館的照明亮度和眩光值，確保照明質量符合比賽要求。通過優化燈具設計，提升觀眾觀賽體驗。
?
